1 产品概要  1.1 产品特性

 8 位 CPU 内核  精简指令集，8 级深度硬件堆栈

 CPU 为双时钟，可在系统高/低频时钟之间切换

 系统高频时钟下 FCPU 可配置为 4/8/16/32/64 分频，系统低频时钟下 FCPU固定为 2 分频

 存储器  2K×16 位 OTP 型程序存储器，可通过间接寻址读取程序存储器内容

 128 字节 SRAM 型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式

 2 组共 16 个 I/O  P0（P00~P07），P1（P10~P17）

 P04 为输入/开漏输出口，可复用为外部复位 RST 输入，编程时为高压 VPP 输入

 所有端口均内置上拉和下拉电阻，均可单独使能

 P17 上拉电阻和 P16 下拉电阻复位初有效，并可配置复位后的初始状态

 P0 所有端口均支持键盘中断唤醒功能，并可单独使能

 P00-P01、P03-P02 之间内置 NMOS 电路，可通过寄存器位控制其关断/导通

 系统时钟源  内置高频 RC 振荡器（32MHz），可用作系统高频时钟源

 内置低频 RC 振荡器（32KHz），可用作系统低频时钟源

 系统工作模式  高速模式：CPU 在高频时钟下运行，低频时钟源工作

 低速模式：CPU 在低频时钟下运行，高频时钟源可选停止或工作

 HOLD1 模式：CPU 停止运行，高频时钟源工作  HOLD2 模式：CPU 停止运行，高频时钟源停止工作，低频时钟源工作

 休眠模式：CPU 停止运行，所有时钟源停止工作  内部自振式看门狗计数器（WDT）

 溢出时间可配置：16ms/64ms/256ms/1024ms  工作模式可配置：始终开启、始终关闭、低功耗模式下关闭

 3 个定时器  16 位定时器 T0，可实现外部计数功能，支持单次计时模式可用于触摸按键检测

 8 位定时器 T1，可实现外部计数、1 对互补且死区可设的 8+3 模式 PWM

 8 位定时器 T2，可实现 2 路共周期独立占空比的 PWM

 1 个频率可编程 RC 振荡器 PFRC

 振荡频率复位初始值：32MHz  最大调节范围：（32MHz -10%）~（32MHz +4%）（以实际芯片为准）

 输出时钟 FPFRC 可用作定时器时钟源

 1 个 12 位高精度逐次逼近型 ADC

 12 路外部通道：AN0~AN11；4 路内部通道：GND、VDD/4、EVN0/4、EVN1/4  参考电压可选：VDD、内部参考电压 VIR（2V/3V/4V）、外部参考电压 VER（VERI 输入）

 ADC 时钟：FHIRC 的 32/64/128/256 分频

 支持零点校准MC32P8141 A0M 1 SOP20 2345678910 20191817161514131211 VDD AN0/FPWM1/P17 [SCK]/NMOS0D/AN8/P00 NMOS0S/AN9/P01 NMOS1S/AN10/P02 [SDI]/NMOS1D/AN11/P03 [VPP]/RST/EVN0/P04 TKN7/EVN1/P05 P06 GND P16/PWM1/AN1/TKN0 P15/PWM2A/AN2/TKN1/[SDO] P14/PWM2B/AN3/TKN2 P13/AN4/TKN3 P12/AN5/VERI/TKN4 P11/INT1/TC1/AN6/TKN5 P10/INT0/TC0/AN7/TKN6 P07 NC NC MC32P8141 用户手册 V1.3 晟矽微电子 5/72  1 个触摸按键模块 TKM  8 路触摸按键输入（TKN0~TKN7）

 中断  外部中断（INT0~INT1），键盘中断（P00~P07）  定时器中断（T0~T2），TKM 计数中断  ADC 中断，LVD 中断

 低电压复位 LVR：1.8V/2.0V/2.4V/2.7V/3.2V

 低电压检测 LVD：2.0V/2.2V/2.4V/2.6V/2.8V/3.2V/3.6V/4.0V

 工作电压  VLVR27 ~ 5.5V @ Fcpu = 0~8MHz  VLVR20 ~ 5.5V @ Fcpu = 0~4MHz  VLVR18 ~ 5.5V @ Fcpu = 0~500KHz

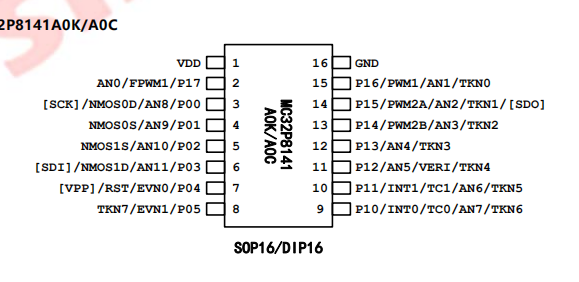

 封装形式：SOP20/SOP16/DIP16/SOP14/QFN20/SOP8
