LCD驱动芯片多脚位 P10


1 产品概要

1.1 产品特性

 8 位 CPU 内核

 精简指令集,8 级深度硬件堆栈

 CPU 为双时钟,可在系统高/低频时钟之间切换

 系统高频时钟下 FCPU可配置为 2/4/8/16/32/64 分频,系统低频时钟下 FCPU固定为 2 分频

 程序存储器

 4K×16 位 OTP 型程序存储器(烧录 1 次)

 2K×16 位 OTP 型程序存储器(烧录 2 次)

 可通过间接寻址读取程序存储器内容

 数据存储器

 256 字节 SRAM 型通用数据存储器,支持直接寻址、间接寻址等多种寻址方式

 4 组共 26 个 I/O

 P0(P00~P07),P1(P10~P17),P2(P20~P27),P3(P30~P31)

 P30 为输入/开漏输出口,可复用为外部复位 RST 输入,编程时为高压 VPP 输入

 P21/P20 可复用为外部时钟振荡器输入/输出

 所有端口均内置上拉和下拉电阻,均可单独使能,且 P16/P17/P20/P21 上拉电阻 2 档可选

 P16/P17/P20/P21 复用为 IIC 通讯端口时为开漏输出,输出时其上拉电阻控制位依然有效

 P22/P30 可复用为键盘中断输入端口,支持中断唤醒功能

 P0、P1 和 P2 所有端口及 P30 均支持键盘扫描及唤醒功能,并可单独使能

 P31 可配置为输入/推挽输出口或高阻/开漏输出口(禁止在 5V 系统中配置为开漏输出),

且开漏输出时输出灌电流 4 级可配置(125mA/250mA/ 375mA/500mA)

 P15/P16 为输出灌电流大电流端口且输出灌电流恒定(20mA@VDD=2.4V~5.5V)

 系统时钟源

 内置高频 RC 振荡器(16MHz),可用作系统高频时钟源,支持软件微调

 内置低频 RC 振荡器(32KHz),可用作系统低频时钟源,支持软件微调

 支持外接低频晶体振荡器(32768Hz),可用作系统低频时钟源,支持停振检测与保护

 系统工作模式

 高速模式:CPU 在高频时钟下运行,低频时钟源工作

 低速模式:CPU 在低频时钟下运行,高频时钟源可选停止或工作

 HOLD1 模式:CPU 停止运行,高频时钟源工作

 HOLD2 模式:CPU 停止运行,高频时钟源停止工作,低频时钟源工作

 休眠模式:CPU 停止运行,所有时钟源停止工作

 内部自振式看门狗计数器(WDT)

 溢出时间可配置:16ms/64ms/256ms/1024ms/2048ms/4096ms

 工作模式可配置:始终开启、始终关闭、低功耗模式下关闭

 4 个定时器

 8 位定时器 T0

 8 位定时器 T1,可实现 PWM 功能,可与 T3 组合实现 PWM 包络输出

 8 位定时器 T2,可实现 2 路共周期独立占空比的 PWM

 16 位定时器 T3,时钟源可选择 T1 溢出信号

 键盘扫描电路

 2 路键盘中断端口和 25 路键盘扫描端口,均可单独使能

 可组合成 2×23 的矩型键盘电路,或 25 路 T 型键盘电路

 支持矩形键盘唤醒或 T 型键扫唤醒

 支持键扫输出端口与 LCD 驱动端口自动分时复用

 电阻型 LCD

 4 COM ×19 SEG(1/4 占空比、1/3 偏压),或 5 COM ×18 SEG(1/5 占空比、1/3 偏压)

 驱动电压固定为 VDD,对比度 16 级可选

 输出波形 A/B 类可选

 时钟源固定为系统低频时钟,LCD 帧频 2 级可选

 19×5 位 LCD 数据寄存器,可用作通用数据存储器

 1 组 IIC 总线通讯接口

 支持 7 位地址编码的主机/从机模式,从机模式支持 2 组地址编码及广播地址编码

 通讯速率最高支持 400Kbps

 地址匹配、接收完成、发送完成时触发中断

 支持多主机时钟同步和总线仲裁

 2 组端口 SCL0/SDA0 或 SCL1/SDA1 可选

 1 组 UART 异步通讯接口

 支持双线异步全双工、单线异步半双工等多种工作模式

 支持 8 位/9 位数据位(含校验位)、1 位/2 位停止位等多种传输格式

 内置波特率发生器,时钟源可选内部 FHOSC或外部时钟(UECK 输入,≦13.56MHz)

 波特率发生器包含 7 位预分频器和 8 位计数器,可实现多种通用波特率

 内置接收缓冲器和锁存寄存器、发送缓冲器和移位寄存器,支持收/发数据的 2 级缓存

 发送缓冲器空、接收完成、发送完成时触发中断

 支持帧出错检测及自动地址识别

 双线模式 2 组端口 RXD0/TXD0 或 RXD1/TXD1 可选,单线模式 4 路端口可选

 支持端口电平反向输入/输出

 中断

 键盘中断(KINT0~KINT1)

 定时器中断(T0~T3)

 LVD 中断,XT 异常中断

 IIC 中断,UART 中断(发送完成中断、发送缓冲器空中断,接收完成中断)

 低电压复位 LVR:1.7V/2.0V/2.2V/2.7V/3.0V/3.6V/4.2V

 低电压检测 LVD

 2.0V/2.1V/2.2V/2.3V/2.4V/2.5V/2.6V/2.7V/2.8V/2.9V/3.0V/3.1V/3.2V/3.3V/3.4V/3.5V

 可实现 VDD 或外部输入的电压检测功能

 工作电压

 VLVR27 ~ 5.5V @ Fcpu = 0~8MHz

 VLVR20 ~ 5.5V @ Fcpu = 0~4MHz

 VLVR17 ~ 5.5V @ Fcpu = 0~1MHz

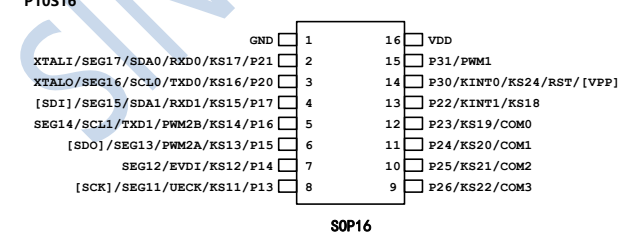

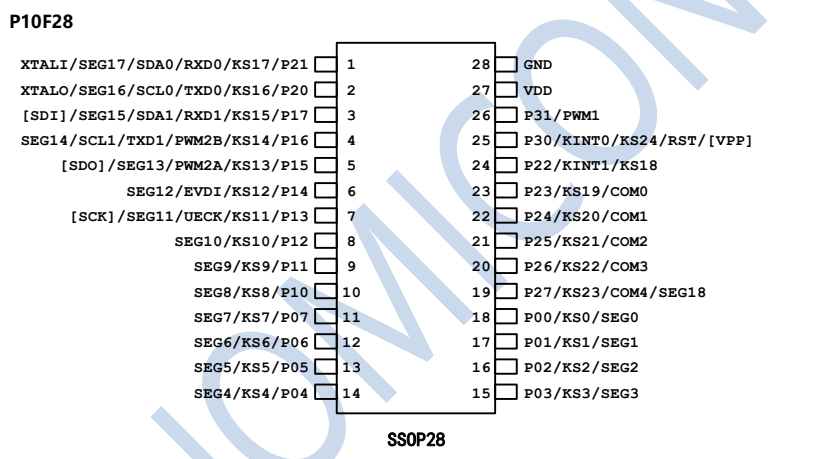

 封装形式:SSOP28/SOP16
